Značení potrubí

Všechny typy potištěného potrubního značení Brady jsou standardně vyrobeny z vysoce kvalitního polyesteru B-7541.

Znaceni potrubi

  • vynikající adhese na většinu podkladů díky kvalitnímu akrylátovému adhesivu
  • extrémní odolnost teplotám: -40 °C až + 110 °C
  • vysoká odolnost průmyslovým chemikáliím
  • UV stálost
  • venkovní odolnost 5–7 let
  • všechny barvy potrubního značení Brady odpovídají specifikaci dané normou ČSN 130072
  • na vyžádání lze vyrobit označení potrubí z materiálu B-7529, který poskytuje venkovní odolnost až 10 let

Potrubní značení Brady se dodává vždy jako zakázkový produkt, zákazník tak má vždy možnost vybrat si barvu, velikost, množství i text přesně podle svých potřeb.

Značení je dodáváno na kartách nebo rolích, minimální objednací jednotkou je vždy jedna karta nebo jedna role obsahující daný počet kusů značení.

Proč a jak značit potrubí

Označení potrubí je povinné pro všechna potrubí obsahující nebezpečné látky.

Proč značit potrubí

Směrnice EU č. 92/58 mj. stanovuje:

Nádoby používané při práci s nebezpečnými látkami nebo přípravky vymezenými ve směrnicích 67/548/EHS nádoby používané pro skladování těchto nebezpečných látek nebo přípravků a viditelné potrubí obsahující nebo přepravující nebezpečné látky nebo přípravky musí být označeny štítkem (piktogramem nebo symbolem na barevném pozadí) v souladu s touto směrnicí. Látky stanovené směrnicí 67/548/EHS jsou všechny, které jsou specifikovány jako: výbušné, oxidující, velmi hořlavé, toxické, zdraví škodlivé, žíravé a dráždivé.

Jak značit potrubí

Postup pro označení potrubí je v ČR stanoven normou ČSN 13 0072, která mj. stanovuje:

  • Potrubí určené pro požární ochranu se opatří na celém povrchu červeným nátěrem, nebo se označí červenámi pruhy v barvě podle ČSN 01 8010
  • Potrubí s tlakovou pitnou vodou se označuje pruhem v barvě „modrá“ podle ČSN 01 8010
  • V provozu musí být označení jednoznačné a viditelné z místa lokální obsluhy zařízení, armatur apod.
  • Podle provozní tekutiny se potrubí označuje barevně dle tabulky barev barevnými samolepícími pásy šířky min 150 mm
  • Pruhy a pásy se zásadně označují potrubí ve vzdálenosti 150 až 500 mm od strojního zařízení, potrubních křižovatek potrubních mostů, armatur a před a za překážkami nebo stěnami, kterými potrubí prochází. Na rovném potrubí se označuje potrubí na nezbytně nutných místech, nebo pravidelně ve vzdálenostech 5 až 10 metrů
  • Barevné označení potrubí se doplňuje zpravidla nápisy, štítky a bezpečnostními tabulkami podle části IV normy
  • Barevné označování potrubí lze doplnit štítky a tabulkami, které uvádějí:
  • název provozní tekutiny, např. Napájecí voda
  • označení kombinací písmen a čísel, např. NaOH 30%
  • chemické vzorce provozní tekutiny, např. H20
  • další potřebné údaje
  • Doporučuje se vyznačit směr proudění provozní tekutiny šipkou
  • Nebezpečnost provozní tekutiny se v provozu na potrubí obvykle vyznačuje značkami podle ČSN 01 8012, které doplňují předchozí údaje. Bezpečnostní značka může být součástí štítku nebo tabulky

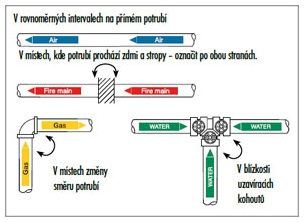

Kam připevnit značení potrubí?

Kam připevnit značení potrubí?

Směrnice EU č. 92/58 a 67/548 mj. dále stanovují:

  1. Je-li to třeba, musí být štítky vyrobeny z nerozbitného a povětrnostním vlivům odolného materiálu vhodného pro okolní prostředí.
  2. Štítky použité na potrubí musí být umístěny viditelně v blízkosti nejnebezpečnějších míst, jako jsou ventily a spoje a v účelných odstupech.
  3. Podrobnosti na obalu nebo na štítku musí být vytištěny jasně čitelnými a nesmazatelnými písmeny tak, aby se zajistilo, že symboly a označení nebezpečnosti a odkazy na zvláštní rizika jsou dostatečně nápadné.

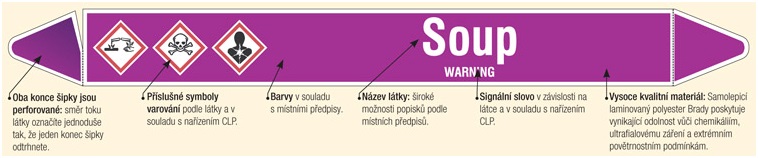

Značení potrubí na kartách

znaceni potrubi na kartachZákladní typ značení vhodný pro projekty s velkou variabilitu značení nebo menší závody.

  • Dodávka značení je realizována na kartách, minimální objednací množství je již od jedné karty, která obsahuje dvě nebo tři samolepky (dle zvoleného typu velikosti).
  • Značení na kartách je vždy dodáváno se vyznačením toku média šipkami na obě strany.
  • Šipky jsou od hlavní části nálepky odděleny jemnou perforací, takže stačí jednoduše nežádoucí směr šipky odtrhnout a získáte požadované značení.



Velikost V x Š (mm)

Velikost znaku (mm)

Balení

Průměr potrubí (mm)

26 x 200

12,5

karta (3 ks/karta)

25–27

37 x 284

20

karta (3 ks/karta)

40–83

52 x 402

25

karta (2 ks/karta)

83–115
